Этот и последующие проекты, реализуемые на уроках, будут тестироваться на универсальной модульной плате лаборатории робототехники Учборд-2. Внешний вид платы:

На рисунке подписями обозначены разъемы, которые будут использоваться во всех проектах.

1. ICSP – разъем внутрисхемного программирования, служит для подключения программатора или отладчика (Pickit 2, Pickit 3).
2. DC 12 V – разъем питания платы, для нормального функционирования следует подать 12 В постоянного напряжения.
3. UART – разъем для обмена информацией с микроконтроллером, через переходник USB-to-UART подключается к USB порту рабочего компьютера.

Для упрощения настройки микроконтроллера и уменьшения рутинной работы при создании проектов будут использоваться вспомогательные библиотеки, разработанные в лаборатории робототехники для создания прикладных устройств на базе микроконтроллеров семейства PIC24F/dsPIC33.

Библиотеки доступны для скачивания в разделе Загруки на сайте лаборатории (http://www.robionika.ru/downloads). Для продолжения урока необходимо загрузить все файлы из раздела Урок 2.

После загрузки следует создать каталог в корневом каталоге локального диска (C:\ или D:\) с именем, состоящим из латинских символов, например C:\pic24_lessons, а затем распаковать скачанные архивы в созданный каталог.

Таким образом после скачивания и распаковки у вас должно получиться следующее дерево каталогов (для упрощения приведены только два уровня вложенности):

• C:\pic24_lessons\test_uart\
• C:\pic24_lessons\test_uart\build\
• C:\pic24_lessons\test_uart\debug\
• C:\pic24_lessons\test_uart\dist\
• C:\pic24_lessons\test_uart\nbproject\
• C:\pic24_lessons\libs\
• C:\pic24_lessons\libs\common\
• C:\pic24_lessons\libs\include\
• C:\pic24_lessons\libs\config\

Теперь запускаем среду разработки MPLAB X IDE и открываем проект test_uart, пользуясь командой в меню File - Open Project из каталога C:\pic24_lessons\.

Рассмотрим организацию проекта.

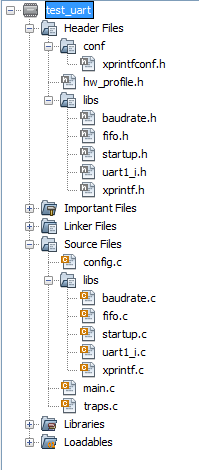

В дереве проекта MPLAB X IDE в подкаталогах Header Files/libs и Source Files/libs показаны файлы вспомогательных библиотек, которые располагаются в каталоге libs.

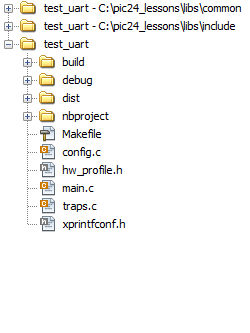

Так, например, рассматриваемый проект test_uart расположен в каталоге:

C:\pic24_lessons\test_uart

В этом каталоге находятся исходные файлы, метафайлы проекта и результаты построения.

1. Генерируемые и поддерживаемые средой разработки:
   • test_uart\build – промежуточные файлы построения (*.o – объектные);
   • test_uart\debug – файлы генерируемые средой в процессе отладки
   • test_uart\dist – результаты построения (hex – файлы и др.)
   • test_uart\nbproject – конфигурация и метаданные проекта
   • Makefile- сценарий построения
2. Создаваемые и поддерживаемые разработчиком:
   • config.c – директивы настройки конфигурационных битов;
   • hw_profile.h – распиновка, частота тактирования, скорость UART и другие настройки;
   • main.c – точка входа в программу, обычно основная логика программы;
   • traps.c – обработчики немаскируемых прерываний (ошибка адреса, математические ошибки, переполнение стека, ошибка источника тактирования, ошибка Direct Memory Access (DMA));
   • xprintfconf.h – настройки модуля форматного ввода-вывода вспомогательной библиотеки.

Для того, чтобы микроконтроллер запустился необходимо чтобы были корректно выставлены биты конфигурации. Перечислим самые важные параметры, которые задаются битами конфигурации:

1. Источник тактирования или тактовый генератор.
// FOSCSEL
#pragma config FNOSC = FRC // Выбранный источник тактовой частоты - внутренний FRC
#pragma config IESO = ON // Режим загрузки: старт с FRC, затем переключение на внешний
// FOSC
#pragma config POSCMD = NONE //Внеший тактовый генератор не используется
#pragma config OSCIOFNC = ON //Использовать порт OSC2 как порт ввода-вывода
#pragma config IOL1WAY = OFF //Однократная конфигурация переназначаемых портов (Remappable Pins) выключена
#pragma config FCKSM = CSECME //Разрешить переключение источника тактовой частоты на ходу, включить мониторинг тактовой частоты

2. Порты программирования.
// FICD
#pragma config ICS = PGD1 // Программирование и отладка через PGC1/PGD1
#pragma config JTAGEN = OFF // Не использовать JTAG интерфейс

3. Режим работы сторожевого (WatchDog) таймера.
// FWDT
#pragma config WDTPOST = PS32768 // Постделитель сторожевого таймера
#pragma config WDTPRE = PR128 // Предделитель сторожевого таймера
#pragma config WINDIS = OFF // Оконный режим выключен
#pragma config FWDTEN = OFF // Сторожевой таймер выключен (может быть включен программно)

4. Задержка при включении (FPWRT).
// FPOR
#pragma config FPWRT = PWR1 // Задержка при включении (Без задержки)
#pragma config ALTI2C = OFF // Не использовать альтернативные I2C порты

5. Защита памяти программ, данных, загрузочного сегмента.

В нашей конфигурации все защиты отключены. Защиты имеет смысл включать только в коммерческих серийных продуктах.

// FBS
#pragma config BWRP = WRPROTECT_OFF // Boot Segment Write Protect (Boot Segment may be written)
#pragma config BSS = NO_FLASH // Boot Segment Program Flash Code Protection (No Boot program Flash segment)
#pragma config RBS = NO_RAM // Boot Segment RAM Protection (No Boot RAM)
// FSS
#pragma config SWRP = WRPROTECT_OFF // Secure Segment Program Write Protect (Secure segment may be written)
#pragma config SSS = NO_FLASH // Secure Segment Program Flash Code Protection (No Secure Segment)
#pragma config RSS = NO_RAM // Secure Segment Data RAM Protection (No Secure RAM)
// FGS
#pragma config GWRP = OFF // General Code Segment Write Protect (User program memory is not write-protected)
#pragma config GSS = OFF // General Segment Code Protection (User program memory is not code-protected)


Все эти настройки хранятся в файле config.c, в который также включен заголовочный файл hw_profile.h
